Technische Daten

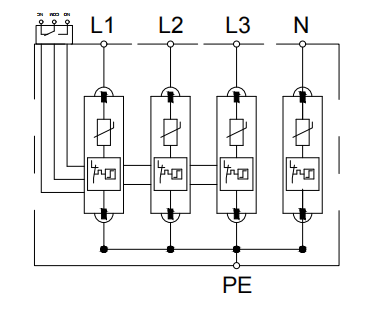

Interne Konfiguration

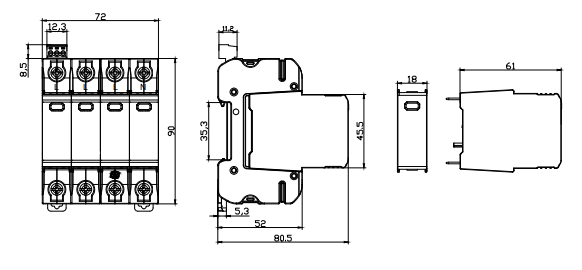

Abmessungen und Verpackung

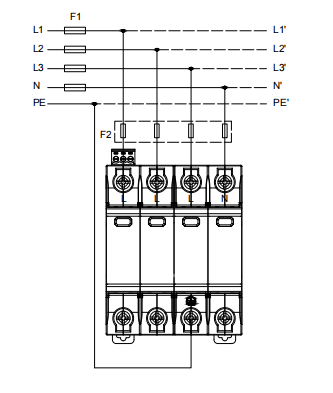

Anschlussschema
Artikel Nr.: LY1-12.5/4(S)
LY1-12.5/4(S)STECKBAR MEHRPOLIG SPD
Beschreibung：
Klasse-Klassen-Typ 1.Typ 2
Ort der Verwendung: Hauptverteilerschränke
Schutzart: L-PE, N-PE
Überspannungsfestigkeit: lm, = bis zu 12,5 kA (10/350 μS)
I= bis zu 20 kA (8 /20 μs)
IEC/EN/UL-Kategorie: Klasse l+ll /Typ 1+2
Schutzelemente: Hochenergie-MOV
Gehäuse: Steckbares Design
Einhaltung: lEC 61643-11:2011
EN 61643-11:2012
UL 1449 4. Auflage
Jetzt zitieren
| ■ Technische Daten | |||||||
| IEC Elektrisch | 75 | 150 | 275 | 320 | 385 | 440 | |
| AC-Nennspannung (50/60Hz) | Uo/ Un | 60 V | 120 V | 230 V | 230 V | 230 V | 400 V |
| Maximale kontinuierliche Betriebsspannung (AC) | Uc | 75 V | 150 V | 275V | 320 V | 385 V | 440 V |
| Nenn-Entladestrom (8/20 μs) | Unter | 20 kA | 20 kA | 20 kA | 20 kA | 10 kA | 10 kA |
| Maximaler Entladestrom (8/20 μs) | Imax | 50 kA | 50 kA | 50 kA | 50 kA | 50 kA | 50 kA |
| Impuls-Entladestrom (10/350 μs) | Iimp | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 10 kA | 10 kA |
| Spezifische Energie | W/R | 39 kJ/Ω | 39 kJ/Ω | 39 kJ/Ω | 39 kJ/Ω | 25 kJ/Ω | 25 kJ/Ω |
| Laden Sie | Q | 6,25 As | 6,25 As | 6,25 As | 6,25 As | 5 Wie | 5 Wie |
| Spannung Schutzniveau | Nach oben | 0,7 kV | 1 kV | 1,5 kV | 1,6 kV | 1,8 kV | 2 kV |
| Reaktionszeit | tA | < 25 ns | |||||
| Vorsicherung (max) | 315 A / 250 A gG | ||||||
| Kurzschlussstrom-Nennwert (AC) | ISCCR | 25 kA / 50 kA | |||||
| TOV Widerstandsfähigkeit 5s | UT | 114 V | 180V | 335V | 335V | 335V | 580V |
| TOV 120min | UT | 114 V | 230V | 440V | 440V | 440V | 765V |
| Modus | Widerstandsfähig | Sicheres Versagen | Sicheres Versagen | Sicheres Versagen | Sicheres Versagen | Sicheres Versagen | |
| UL Elektrisch | |||||||
| Maximale kontinuierliche Betriebsspannung (AC) | MCOV | 75 V | 150 V | 275 V | 320 V | 385 V | 440 V |
| Spannung Schutzart | VPR | 300 V | 600 V | 900 V | 1200 V | 1350 V | 1500 V |
| Nenn-Entladestrom (8/20 μs) | Unter | 20 kA | 20 kA | 20 kA | 20 kA | 20 kA | 20 kA |
| Kurzschlussstrom-Nennwert (AC) | SCCR | 100 kA | 200 kA | 150 kA | 150 kA | 150 kA | 200 kA |
| Mechanik und Umwelt | |||||||
| Betriebstemperaturbereich | Ta | -40ºF bis +158ºF [-40ºC bis +70ºC] | |||||
| Zulässige Betriebsfeuchtigkeit | RH | 5%…95% | |||||
| Atmosphärischer Druck und Höhe | 80k Pa ... 106k Pa / -500 m...... 2000 m | ||||||
| Klemmenschrauben-Drehmoment | Mmax | 39,9 Ibf-in [4,5 Nm] | |||||
| Leiterquerschnitt (max) | 2 AWG (massiv, verseilt) / 4 AWG (flexibel) 35 mm² (massiv, verseilt) / 25 mm² (flexibel) |
||||||
| Montage | 35 mm DIN-Schiene, EN 60715 | ||||||
| Grad des Schutzes | IP 20 (eingebaut) | ||||||
| Material des Gehäuses | Thermoplast: Löschgrad UL 94 V-0 | ||||||
| Thermischer Schutz | Ja | ||||||
| Betriebszustand/Störungsanzeige | Grün ok / Rot defekt | ||||||
| Fernbedienbare Kontakte (RC) RC-Schaltleistung RC-Leiter Querschnitt (max) |
Optional AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A 16 AWG (massiv) / 1,5 mm²(massiv) |
||||||
