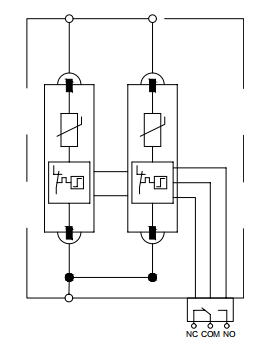

Interne Konfiguration

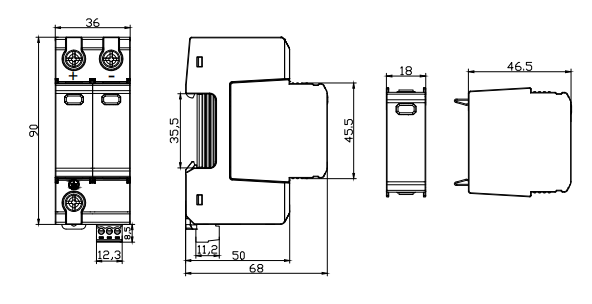

Abmessungen und Verpackung

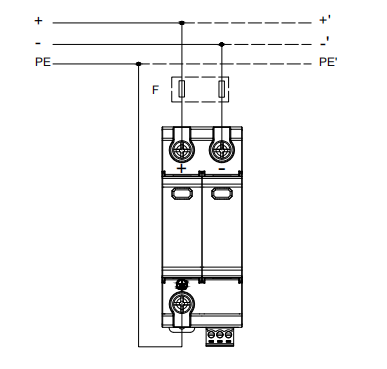

Anschlussschema
Artikel Nr.: LY1-C40PV/2(S)
LY1-C40PV/2(S)1000V STECKBAR DC SPD
Beschreibung：
Klasse-Klassen-Typ 1.Typ 2
Ort der Verwendung: Unterverteilerschränke
Schutzart: (DC+)- PE, (DC-)-
PESurge-Bewertungen: In = 20 kA (8/20 μs)
IEC/EN/UL-Kategorie: Klasse l+ll /Typ 1+2
Schutzelemente: Hochenergie-MOV
Gehäuse: Steckbares Design
Übereinstimmung: lEC 61643-31:2018
EN 50539-11:2013+A1:2014
Jetzt zitieren
| ■ Technische Daten | |||||||
| IEC Elektrisch | 1000V | ||||||
| AC-Nennspannung (50/60Hz) | Uo/ Un | 1000V | |||||
| Maximale kontinuierliche Betriebsspannung (AC) | Uc | 1000V | |||||
| Nenn-Entladestrom (8/20 μs) | Unter | 20kA | |||||
| Maximaler Entladestrom (8/20 μs) | Imax | 40kA | |||||
| Impuls-Entladestrom (10/350 μs) | Iimp | 6,25kA | |||||
| Spannung Schutzniveau | Nach oben | 3,6 kV | |||||
| Reaktionszeit | tA | < 25 ns | |||||
| Vorsicherung (max) | 125 A gL / gG | ||||||
| Kurzschlussstrom-Nennwert (AC) | ISCCR | 25kA/50kA | |||||
| Mechanik und Umwelt | |||||||
| Betriebstemperaturbereich | Ta | -40ºF bis +158ºF [-40ºC bis +70ºC] | |||||
| Zulässige Betriebsfeuchtigkeit | RH | 5%…95% | |||||
| Atmosphärischer Druck und Höhe | 80k Pa ... 106k Pa / -500 m...... 2000 m | ||||||
| Klemmenschrauben-Drehmoment | Mmax | 39,9 Ibf-in [4,5 Nm] | |||||
| Leiterquerschnitt (max) | 2 AWG (massiv, verseilt) / 4 AWG (flexibel) | ||||||
| 35 mm² (massiv, verseilt) / 25 mm² (flexibel) | |||||||
| Montage | 35 mm DIN-Schiene, EN 60715 | ||||||
| Grad des Schutzes | IP 20 (eingebaut) | ||||||
| Material des Gehäuses | Thermoplast: Löschgrad UL 94 V-0 | ||||||
| Thermischer Schutz | Ja | ||||||
| Betriebszustand/Störungsanzeige | Grün ok / Rot defekt | ||||||
| Fernbedienbare Kontakte (RC) RC-Schaltleistung RC-Leiter Querschnitt (max) |
Optional AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A 16 AWG (massiv) / 1,5 mm²(massiv) |
||||||
