| Datos técnicos | ||||||
| IEC Eléctrica | 150 | 275 | 320 | 385 | 440 | |
| Tensión nominal de CA (50/60 Hz) | Uo/ Un | 120 V | 230 V | 230 V | 230 V | 400 V |
| Tensión máxima de funcionamiento continuo (CA) | Uc | 150 V | 275V | 320 V | 385 V | 440 V |
| Corriente nominal de descarga (8/20 μs) | En | 25kA | ||||
| Corriente máxima de descarga (8/20 μs) | Imax | 100kA | ||||
| Corriente de descarga de impulso (10/350 μs) | Iimp | 25kA | ||||
| Energía específica | W/R | 156 kJ / Ω | ||||
| Carga | Q | 12,5 As | ||||
| Nivel de protección de tensión | Arriba | 1 kV | 1,5 kV | 1,6 kV | 1,8 kV | 2 kV |
| Tiempo de respuesta | tA | < 25 ns | ||||
| Fusible de reserva (máx.) | 315 A gL / gG | |||||
| Corriente de cortocircuito (CA) | ISCCR | 50 kA | ||||
| TOV Soportar 5s | UT | 180V | 335V | 335V | 335V | 580V |
| TOV 120min | UT | 230V | 440V | 440V | 440V | 765V |
| Número de puertos | 1 | |||||
| Mecánica y medio ambiente | ||||||
| Temperatura de funcionamiento | Ta | -40ºF a +158ºF [-40ºC a +70ºC] | ||||
| Humedad de funcionamiento admisible | RH | 5%…95% | ||||
| Presión atmosférica y altitud | 80k Pa ... 106k Pa / -500 m...... 2000 m | |||||
| Par de apriete de los tornillos de los terminales | Mmax | 4,5 Nm [39,9 Ibf-in] | ||||
| Sección del conductor (máx.) | 2 AWG (sólido, trenzado) / 4 AWG (flexible) 35 mm² (sólido, trenzado) / 25 mm²(flexible) |
|||||
| Montaje | Carril DIN de 35 mm, EN 60715 | |||||
| Grado de protección | IP 20 (integrado) | |||||
| Material de la carcasa | Termoplástico: Grado de extinción UL 94 V-0 | |||||
| Protección térmica | Sí | |||||
| Estado de funcionamiento / Indicación de fallos | Verde correcto / Rojo defectuoso | |||||
| Contactos remotos (RC) Capacidad de conmutación RC Sección del conductor RC (máx.) |
Opcional AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A 16 AWG (sólido) / 1,5 mm²(sólido) |
|||||
Artículo No: LY1-B25/1(S)
LY1-B25/1(S)MONOBLOQUE UNIPOLAR SPD
Descripción：
Clasel-Clasell-Tipo 1 .Tipo 2
Ubicación de uso: Cuadros de distribución principales

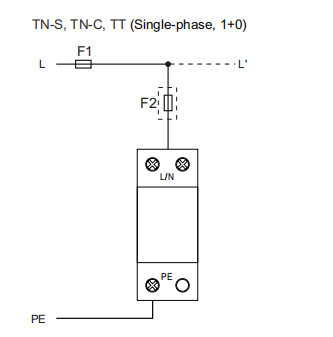

Sistemas de red: TN-S, TN-C, TT
Modo de protección: L-PE/N-PE
Capacidad de sobretensión: Limp= 25 kA (10/350 μs)
Ln= 25 kA (8 /20 μs)
lEC/EN Categoría: Clase l+ll /Tipo 1+2
Elementos de protección: MOV de alta energía
Carcasa: Diseño monobloque
Conformidad: lEC 61643-11:2011
EN 61643-11:2012
