Fácil de instalar: diseño de instalación en carril DIN de 35 mm.
Fácil de juzgar la condición del equipo--Ventana Indicadora Visual.
Fácil de sustituir: módulo enchufable.
Equipado con funciones de supervisión y retroalimentación--Opcional con señalización remota.
Datos técnicos

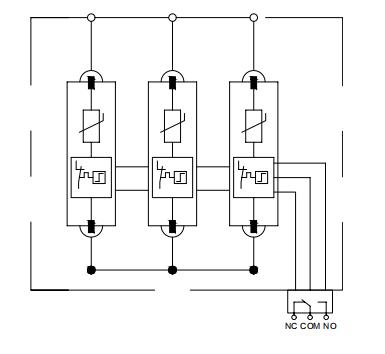

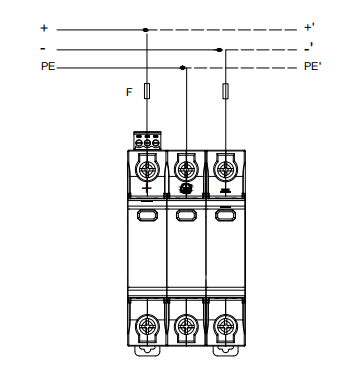

El circuito Y resistente a fallos con tres varistores de alta resistencia evita daños en el dispositivo de protección contra sobretensiones en caso de fallos de aislamiento en el circuito del generador.
Probado según EN 61643-31

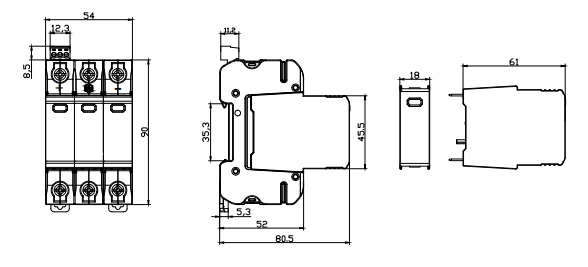

IEC Eléctrica | 1500 | |||||
Tensión nominal CA Uo/ Un | 1500 V | |||||
Tensión máxima de funcionamiento continuo (CC) Uc | 1500 V | |||||
Corriente nominal de descarga (8/20 μs) In | 20 kA | |||||
Corriente máxima de descarga (8/20 μs) Imax | 40 kA | |||||
Corriente de descarga de impulso (10/350 μs) Iimp | 6,25 kA | |||||
Nivel de protección de tensión | Up | 5,6 kV | ||||
Tiempo de respuesta | tA | < 25 ns | ||||
Fusible de reserva (máx.) | 125 A gL / gG | |||||
Corriente nominal de cortocircuito (CA) ISCCR | 25 kA / 50 kA | |||||
Mecánica y medio ambiente | ||||||
Temperatura de funcionamiento | Ta | -40ºF a +158ºF [-40ºC a +70ºC] | ||||
Humedad de funcionamiento admisible | RH | 5%…95% | ||||
Presión atmosférica y altitud | 80k Pa ... 106k Pa / -500 m.....2000 m | |||||
Par de apriete de los tornillos de los terminales | Mmax | 4,5 Nm [39,9 Ibf -in] | ||||
Sección transversal del conductor (máx.) | 2 AWG (sólido, trenzado) / 4 AWG (flexible) | |||||
35 mm2 (sólido, trenzado) / 25 mm2(flexible) | ||||||
Montaje | Carril DIN de 35 mm, EN 60715 | |||||
Grado de protección | IP 20 (integrado) | |||||
Material de la carcasa | Termoplástico: Grado de extinción UL 94 V-0 | |||||
Protección térmica | Sí | |||||
Estado de funcionamiento / Indicación de fallos | Verde correcto / Rojo defectuoso | |||||
Contactos remotos (RC)Capacidad de conmutación RC Sección del conductor (máx.) | OpcionalAC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A16 AWG (sólido) / 1,5 mm2(sólido) |
