Datos técnicos
| IEC Eléctrica | 600 | |
| Tensión nominal CC | Uo/ Un | 600V |
| Tensión máxima de funcionamiento continuo (CC) | Uc | 600V |
| Corriente nominal de descarga (8/20 μs) | In | 20 kA |
| Corriente de descarga máxima (8/20 μs) | Imax | 40 kA |
| Corriente de descarga de impulso (10/350 μs) | Iimp | 6,25 kA |
| Nivel de protección de tensión | Up | 2,2 kV |
| Tiempo de respuesta | tA | < 25 ns |
| Fusible de reserva (máx.) | 125 A gL / gG | |
| Corriente de cortocircuito (CA) | lSCCR | 25 kA / 50 kA |
| Mecánica y medio ambiente | ||
| Temperatura de funcionamiento | Ta | -40ºF a +158ºF [-40ºC a +70ºC] |
| Humedad de funcionamiento admisible | RH | 5%…95% |
| Presión atmosférica y altitud | 80k Pa ... 106k Pa / -500 m.....2000 m | |
| Par de apriete de los tornillos de los terminales | Mmax | 4,5 Nm [39,9 Ibf -in] |
| Sección transversal del conductor (máx.) | 2 AWG (sólido, trenzado) / 4 AWG (flexible) | |
| 35 mm2 (sólido, trenzado) / 25 mm2(flexible) | ||
| Montaje | Carril DIN de 35 mm, EN 60715 | |
| Grado de protección | IP 20 (integrado) | |
| Material de la carcasa | Termoplástico: Grado de extinción UL 94 V-0 | |
| Protección térmica | Sí | |
| Estado de funcionamiento / Indicación de fallos | Verde correcto / Rojo defectuoso | |
| Contactos remotos (RC)Capacidad de conmutación RC Sección del conductor (máx.) | OpcionalAC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A16 AWG (sólido) / 1,5 mm2(sólido) | |
LY1-C40/3(S) PV
La serie LY1-C40/3(S) PV son dispositivos de protección contra sobretensiones de clase C, diseñados para proteger contra sobretensiones de rayo en redes de alimentación fotovoltaica. Estas unidades deben instalarse en paralelo en las redes de CC a proteger y proporcionan protección en modo común y diferencial. La serie LY1-C40/3(S) PV está disponible para las principales tensiones de funcionamiento en fotovoltaica: 500, 600, 800, 900 y 1000 Vcc.
Se recomienda el uso de dispositivos de protección contra sobretensiones de clase C en ambos extremos de la línea de alimentación de CC (lado del panel solar y lado del inversor/convertidor), especialmente si el trazado de la línea es externo y largo. El esquema eléctrico de la serie FV LY1-C40/3(S) se basa en MOV de alta energía equipados con seccionadores térmicos específicos e indicadores de fallo relacionados. También está disponible una función de señalización remota. La serie LY1-C40/3(S) PV se fabrica con módulos enchufables para permitir un mantenimiento rápido y sencillo en caso de avería (desconexión de la red de CC).
Corriente de descarga In: 20kA / Imax: 40kA
Módulos enchufables
Opción de señal remota
Conformidad con la norma IEC 61643-33
Descargador de sobretensiones, tipo 2
- Adecuado para sistemas de red TN y TT
- Parte superior enchufable; la parte superior se puede separar de la base sin herramientas
- Incluye unidad de desconexión térmica y dinámica
- Con visualización de defectos
- Alta conductividad de la corriente y larga vida útil
- Conexiones etiquetadas

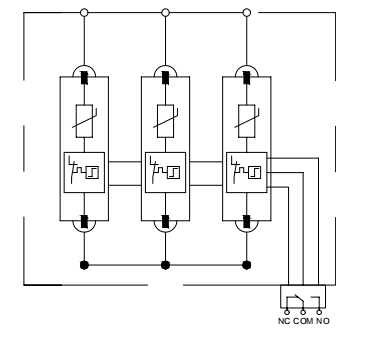

Configuración interna

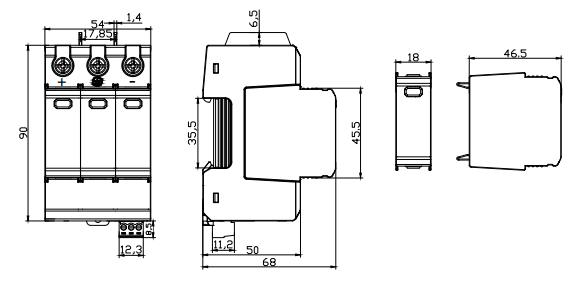

Dimensiones y embalaje

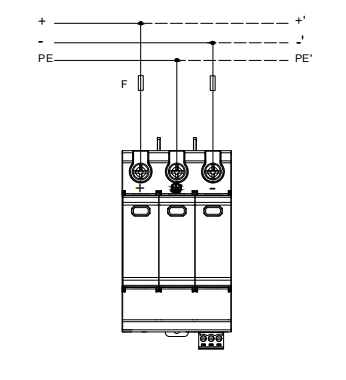

Diagrama de conexión
