Données techniques

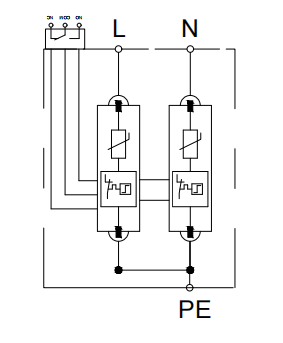

Configuration interne

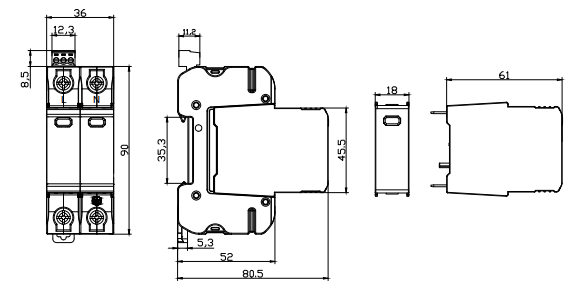

Dimensions et emballage

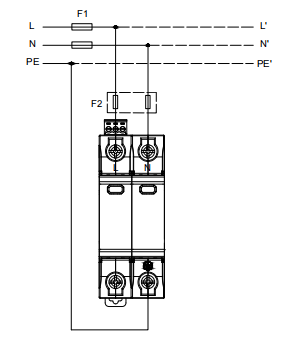

Schéma de connexion
Numéro d'article : LY1-12.5/2(S)
LY1-12.5/2(S)UNIPOLAIRE ENFICHABLE SPD
Description：
Classl-Classl-Type 1.Type 2
Lieu d'utilisation : Tableaux de distribution principaux
Mode de protection : L-PE, N-PE
Valeurs nominales de surtension : limp= jusqu'à 12,5 kA (10/350 μs)
I= jusqu'à 20 kA (8 /20 μs)
Catégorie IEC/EN/UL : Classe l+ll /Type 1+2
Éléments de protection : MOV haute énergie
Boîtier : Conception enfichable
Conformité:lEC 61643-11:2011
EN 61643-11:2012
UL 1449 4ème édition
Citer maintenant
| Caractéristiques électriques | ||
| DOCUP type 1+2+3 | ||
| Réseau | 230/400 V triphasé+N | |
| Système AC TT-TNS | ||
| Tension de ligne nominale | Un | 230/400 Vac |
| Max. Tension de fonctionnement AC Uc 275 Vac | ||
| Caractéristique de surtension temporaire (TOV) - 5 sec. Sans déconnexion | UT | Résistance à 335 Vca |
| Surtension temporaire (TOV) Caractéristiques techniques - 120 mn Sans déconnexion ou avec déconnexion de sécurité | ||
| Surtension temporaire N/PE (TOV HT) Sans déconnexion ou avec déconnexion de sécurité | UT | 1,2 kV/300A/200 ms résistance |
| Courant résiduel Courant de fuite à la terre Ipe Aucun | ||
| Suivre l'actualité | Si | Aucun |
| Courant de décharge nominal 15 x 8/20 µs impulsions En 20 kA | ||
| Courant de décharge max. résistance max. @ 8/20 µs par pôle | Imax | 50 kA |
| Courant d'impulsion par pôle Résistance maximale 10/350µs par pôle Iimp 12,5 kA | ||
| Courant total de foudre Résistance totale maximale @ 10/350µs | Total | 50 kA |
| Résistance à la forme d'onde combinée IEC 61643-11 Essai de classe III : 1,2/50µs - 8/20µs Uoc 6 kV | ||
| Résistance aux surtensions IEEE C62.41.1 | 20 kV | |
| Énergie spécifique par pôle Résistance maximale 10/350 µs W/R 40 kJ/ohm | ||
| Mode(s) de connexion | L/N et N/PE | |
| Mode(s) de protection Mode commun/différentiel | ||
| Niveau de protection L/N @ In (8/20µs) | Up L/N | 1,5 kV |
| Niveau de protection L/PE @ In (8/20µs) Up L/PE 1,5 kV | ||
| Tension résiduelle L/N à 5 kA @ 5 kA (8/20µs) | Jusqu'à 5 kA | 0,7 kV |
| Caractéristiques mécaniques | ||
| Technologie | Technologie VG (MOV+GSG) | |
| Configuration du DOCUP | Triphasé+Neutre | |
| Connexion au réseau | Par jeu de barres de 40 mm et fil pour PE : 6-35 mm² (50 mm²) | |
| Format | Boîte modulaire enfichable | |
| Montage | Systèmes de barres de 40 mm | |
| Matériau du boîtier | Thermoplastique UL94 V-0 | |
| Température de fonctionnement | Tu | -40/+85°C |
| Application extérieure | IP20 | |
| Modem à sécurité intégrée | Non | |
| Indicateur de déconnexion | Déconnexion du réseau CA | |
| Signalisation à distance de la déconnexion | 1 indicateur mécanique par pôle | |
| Dimensions | Oui | |
| Poids | Voir le schéma | |
| Déconnecteurs | 0,7401 kg | |
| Déconnecteur thermique | Interne | |
| Installation d'un disjoncteur de fuite à la terre | Tapez 'S' ou retardé | |
| Fusibles | max. 315 A (gL/gG) | |
| Normes | ||
| Respect des normes | IEC 61643-11 / EN 61643-11 / UL1449 4ed. | |
