Classe-Classe ll-Tipo 1 .Tipo 2
Local de utilização: Quadros de distribuição principais

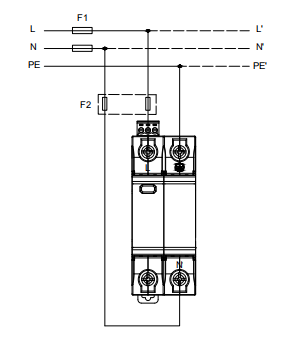

Modo de proteção: L-N, N-PE
Classificações de sobretensão: Limp = 12,5 kA (10/350 μs)
Ln= 20 kA (8 /20 μs)
Categoria IEC/EN/UL: Classe I+ll /Tipo 1+2
Elementos de proteção: MOV de alta energia e GDT
Caixa: Design conectável
Conformidade: lEC 61643-11:2011
EN 61643-11:2012
UL 1449 4ª Edição
Fácil de instalar - design de instalação em calha DIN de 35 mm.
Fácil de avaliar o estado do equipamento - Janela indicadora visual.
Fácil de substituir - módulo encaixável.
Equipado com funções de monitorização e feedback--Opcional com sinalização remota.

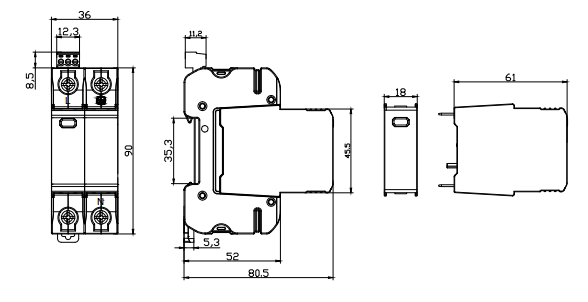

| ■ Dados técnicos | ||||||
| IEC Elétrico | 75 | 150 | 275 | 320 | ||
| Tensão CA nominal (50/60Hz) | Uo/ Un | 60 V | 120 V | 230 V | 230 V | |
| Tensão máxima de funcionamento contínuo (CA) | (L-N) | Uc | 75V | 150 V | 275 V | 320 V |
| (N-PE) | Uc | 255 V | 255 V | 255 V | 255 V | |
| Corrente de descarga nominal (8/20 μs) | (L-N) / (N-PE) | Em | 20 kA / 25 kA | |||
| Corrente de descarga máxima (8/20 μs) | (L-N) / (N-PE) | Imax | 50 kA / 50 kA | |||
| Corrente de descarga de impulso (10/350 μs) | (L-N) / (N-PE) | Iimp | 12,5 kA / 25 kA | |||
| Energia específica | (L-N) / (N-PE) | W/R | 39 kJ/Ω / 156 kJ/Ω | |||
| Carga | (L-N) / (N-PE) | Q | 6,25 As / 12,5 As | |||
| Nível de proteção da tensão | (L-N) / (N-PE) | Para cima | 0,7 kV / 1,5 kV 1 kV / 1,5 kV 1,5 kV / 1,5 kV 1,6 kV / 1,5 kV | |||
| (N-PE) | Ifi | 100 ARMAS | ||||
| Tempo de resposta | (L-N) / (N-PE) | tA | < 25 ns / < 100 ns | |||
| Fusível de reserva (máx.) | 315 A / 250 A gG | |||||
| Corrente nominal de curto-circuito (AC) | (L-N) | ISCCR | 25 kA / 50 kA | |||
| TOV Resiste 5s | (L-N) | UT | 114 V | 180 V | 335 V | 335 V |
| TOV 120min | (L-N) | UT | 114 V | 230 V | 440 V | 440 V |
| modo | Suportar | Suportar | Falha de segurança | Falha de segurança | ||
| TOV Suporta 200ms | (N-PE) | UT | 1200 V | |||
| UL Elétrico | ||||||
| Tensão máxima de funcionamento contínuo (CA) | (L-N) / (N-PE) | MCOV | 75 V / 255 V | 150 V / 255 V | 275 V / 255 V | 320 V / 255 V |
| Classificação de proteção de tensão | (L-N) / (N-PE) | VPR | 330 V / 1200 V | 600 V / 1200 V | 900 V / 1200 V | 1200 V / 1200 V |
| Corrente de descarga nominal (8/20 μs) | (L-N) / (N-PE) | Em | 20 kA / 20 kA | 20 kA / 20 kA | 20 kA / 20 kA | 20 kA / 20 kA |
| Corrente nominal de curto-circuito (AC) | (L-N) | SCCR | 100 kA | 200 kA | 150 kA | 150 kA |
| Mecânica e ambiente | ||||||
| Gama de temperaturas de funcionamento | Ta | -40ºF a +158ºF [-40ºC a +70ºC] | ||||
| Humidade de funcionamento admissível | RH | 5%…95% | ||||
| Pressão atmosférica e altitude | 80k Pa ... 106k Pa / -500 m...... 2000 m | |||||
| Torque do parafuso do terminal | Mmax | 39,9 Ibf-in[4,5 Nm] | ||||
| Secção transversal do condutor (máx.) | 2 AWG (sólido, com fios) / 4 AWG (flexível) 35 mm² (sólido, flexível) / 25 mm² (flexível) |
|||||
| Montagem | Calha DIN de 35 mm, EN 60715 | |||||
| Grau de proteção | IP 20 (incorporado) | |||||
| Material da caixa | Termoplástico: Grau de extinção UL 94 V-0 | |||||
| Proteção térmica | Sim | |||||
| Estado de funcionamento / Indicação de avaria | Verde ok / Vermelho defeito | |||||
| Contactos remotos (RC) Capacidade de comutação RC Secção transversal do condutor RC (máx.) |
Opcional AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A 16 AWG (sólido) / 1,5 mm² (sólido) |
|||||
