Fácil de instalar - design de instalação em calha DIN de 35 mm.
Fácil de avaliar o estado do equipamento - Janela indicadora visual.
Fácil de substituir - módulo encaixável.
Equipado com funções de monitorização e feedback--Opcional com sinalização remota.

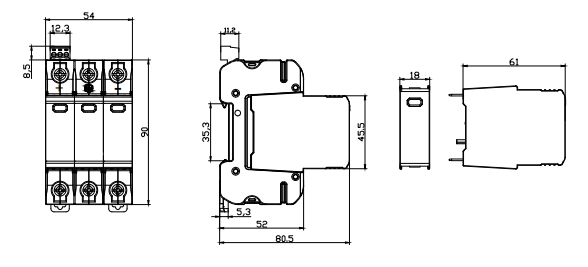

Dados técnicos

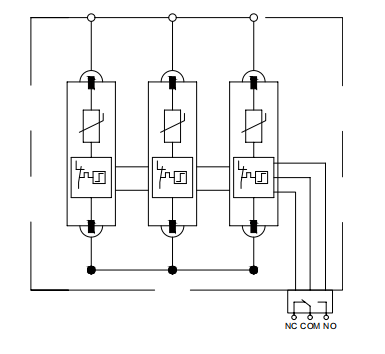

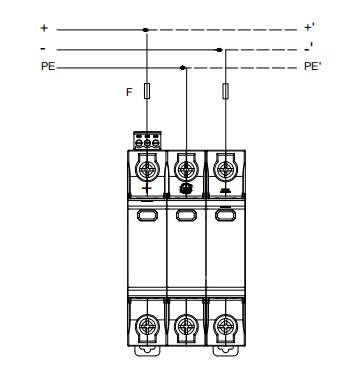

O circuito Y resistente a falhas com três varistores de alta resistência evita danos no dispositivo de proteção contra sobretensões em caso de falhas de isolamento no circuito do gerador
Testado em conformidade com a norma EN 61643-31
IEC Elétrico | 1500 | |||||
Tensão nominal de CA Uo/ Un | 1500 V | |||||
Tensão máxima de funcionamento contínuo (DC) Uc | 1500 V | |||||
Corrente de descarga nominal (8/20 μs) In | 20 kA | |||||
Corrente de descarga máxima (8/20 μs) Imáximo | 40 kA | |||||
Corrente de descarga de impulso (10/350 μs) Iimp | 6,25 kA | |||||
Nível de proteção da tensão | Up | 5,6 kV | ||||
Tempo de resposta | tA | < 25 ns | ||||
Fusível de reserva (máx.) | 125 A gL / gG | |||||
Corrente nominal de curto-circuito (CA) ISCCR | 25 kA / 50 kA | |||||
Mecânica e ambiente | ||||||
Gama de temperaturas de funcionamento | Ta | -40ºF a +158ºF [-40ºC a +70ºC] | ||||
Humidade de funcionamento admissível | RH | 5%…95% | ||||
Pressão atmosférica e altitude | 80k Pa ... 106k Pa / -500 m.....2000 m | |||||
Torque do parafuso do terminal | Mmáximo | 39,9 Ibf -in [4,5 Nm] | ||||
Secção transversal do condutor (máx.) | 2 AWG (sólido, com fios) / 4 AWG (flexível) | |||||
35 mm2 (sólido, flexível) / 25 mm2 (flexível) | ||||||
Montagem | Calha DIN de 35 mm, EN 60715 | |||||
Grau de proteção | IP 20 (incorporado) | |||||
Material da caixa | Termoplástico: Grau de extinção UL 94 V-0 | |||||
Proteção térmica | Sim | |||||
Estado de funcionamento / Indicação de avaria | Verde ok / Vermelho defeito | |||||
Contactos remotos (RC)Capacidade de comutação RCSecção transversal do condutor RC (máx.) | OpcionalAC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A16 AWG (sólido) / 1,5 mm2(sólido) |
